Tandem cnc kantpress

En Tandem CNC kantpress är en effektiv CNC-bockningsutrustning, den använder två elektrohydrauliska servosystemlänkar, genom CNC-systemets kontroll, för att uppnå böjningsbearbetningen av metallplåt. Att använda två elektrohydrauliska servosystem för att arbeta tillsammans kan uppnå mer effektiva och flexibla bearbetningsoperationer, vilket förbättrar produktionseffektiviteten och bearbetningskvaliteten. Systemets svarshastighet är snabb, det kan uppnå snabba böjningsrörelser och det förbättrar produktionseffektiviteten. Jämn drift, lågt ljud, förbättrar arbetsmiljöns komfort.

PREV：Vanlig torsionsaxel synkron kantpress
NEXT：Vanlig CNC elektrisk hydraulisk servokantpress

Enligt kraven kan en skräddarsydd böjmaskin med dubbla länkage, både dubbellänkning och enkeloperationsbearbetning, effektiv och flexibel.

Automatisk kompensation av hydraulisk avböjning för att eliminera påverkan av glidande deformation på arbetsstyckets kvalitet. CNC-systemets automatiska justeringskompensation är bekväm och exakt.

Flexibel drift förbättrar maskinanvändningen och minskar energiförbrukningen.

Alla elektrohydrauliska CNC-bockningsmaskiner kan utformas som en två-maskin länkage.

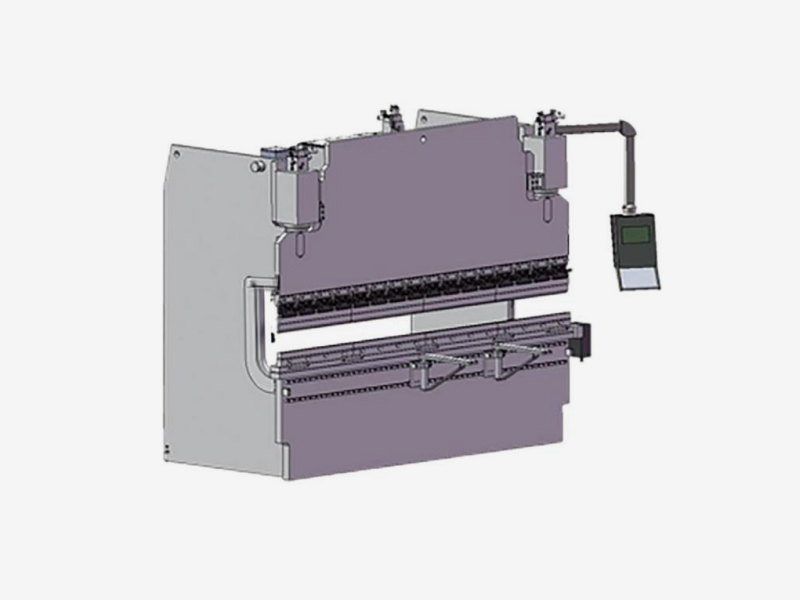

Maskindesign

Finita elementanalys av hela maskinen: En professionell aktuarie använder Ansys programvara för att utföra finita elementanalys av hela maskinens hållfasthet och styvhet på ramen, släden, bordet och den vertikala plattan för varje utrustning för att säkerställa maskinens service liv.

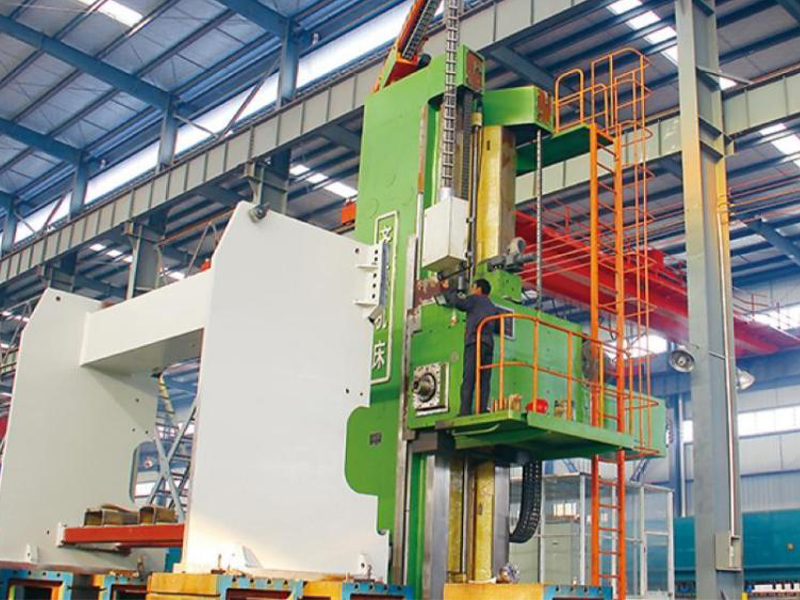

Värmebehandling

Ramen antar en integrerad svetsstruktur i helt stål, eliminerar den inre spänningen hos kroppen och viktiga svetsdelar genom normalisering och högfrekventa vibrationer, säkerställer den övergripande noggrannheten hos verktygsmaskinen, har utmärkt styvhet och har utmärkt anti-distorsion och anti-lutningsförmåga. Säkerställ maskinens långsiktiga stabilitet

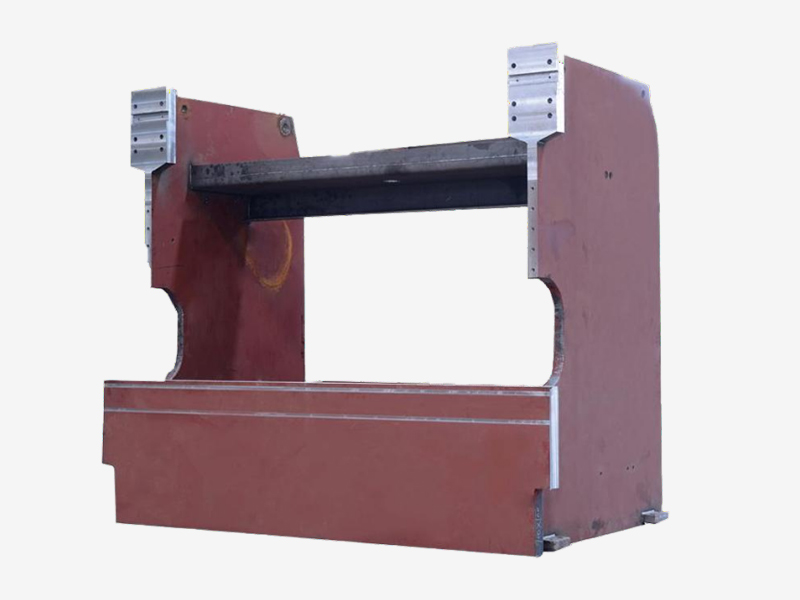

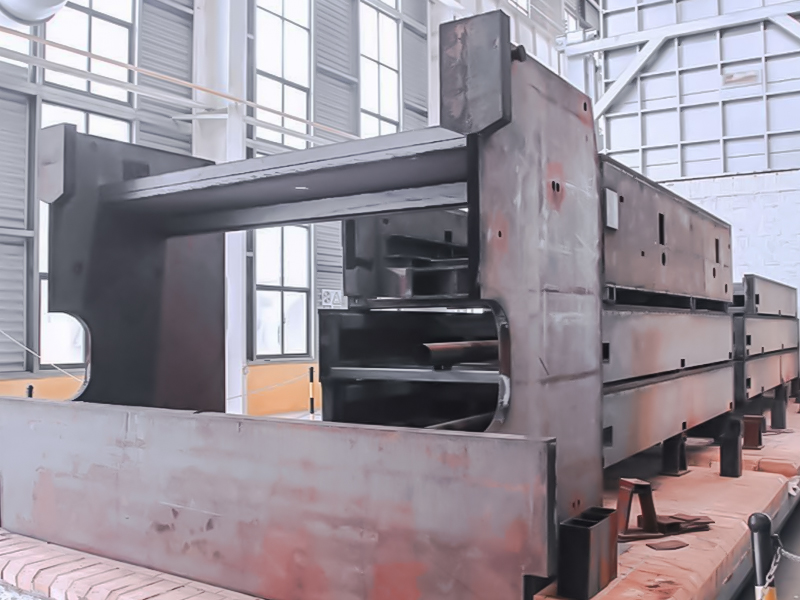

Ramsvetsning

Svetsen har inga svetsdefekter som kantbett, porositet, sprickor etc. Svetsens yttre yta är polerad och slät, och utrustningens övergripande plan är slät och ljus utan konvex och konkav.

Ramsvetsning

Svetsen har inga svetsdefekter som kantbett, porositet, sprickor etc. Svetsens yttre yta är polerad och slät, och utrustningens övergripande plan är slät och ljus utan konvex och konkav.

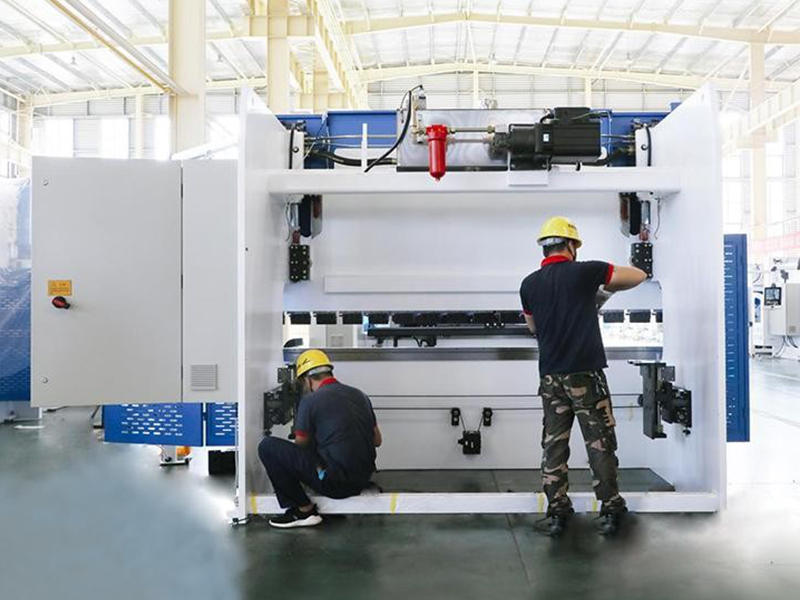

Komplett montering

Detaljerade driftsinstruktioner och erfarna tekniska arbetare säkerställer att varje länk är korrekt på plats och uppdelad efter funktionsområden för strömlinjeformad drift.

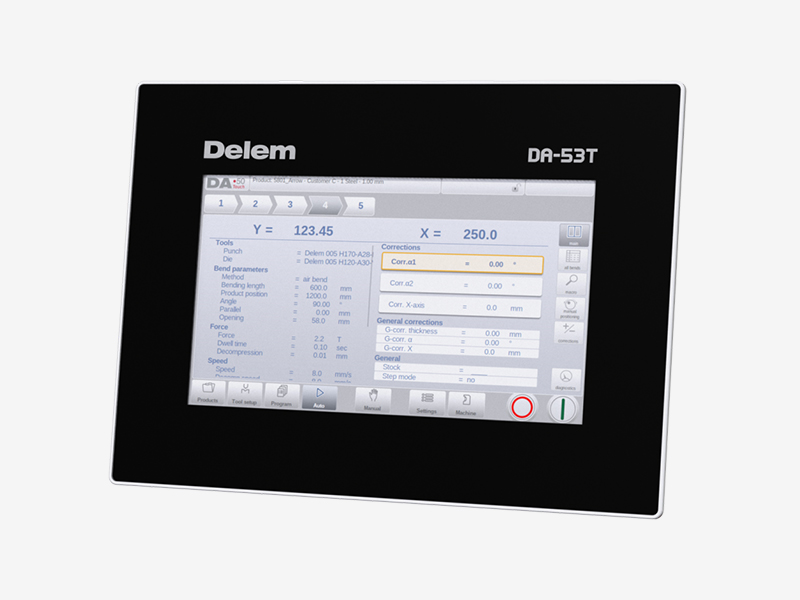

Styrsystem

Nederländska DELEMDA-53T datornumeriska styrsystem kan styra 3 1-axeln och 4 1-axeln, det vill säga Y1-axeln, Y2-axeln, X-axeln, V-axeln och R-axeln.
◆ "Kortkommando" peknavigering
◆ 10,1" högupplöst äkta färg TFT-skärm
◆ Styrning av upp till 4 axlar (Y1,Y2 2 hjälpaxlar)
◆ Avböjningskompensationskontroll
◆ Med mögel/material/produktbibliotek
◆ Stöd servo eller frekvenskontroll
◆ Avancerad Y-axelstyrningsalgoritm kan styra både slutna ventiler och ventiler med öppen slinga.
◆ Dubbel nätverkskoppling (valfritt)
◆ USB perifert gränssnitt
◆ Profile-53TL offline programmeringsprogram
◆ Fullfärg LCD med hög ljusstyrka
◆ LED-bakgrundsbelysning
◆ 1024 x 600 pixlar
◆ Industriell pekskärm
◆ Intern lagringskapacitet 1 GB
◆ USB-datasäkerhetskopiering/-återställning
◆ USB-minne
◆ Intern integrerad ventilförstärkare
◆ Stöd för avstängt minne

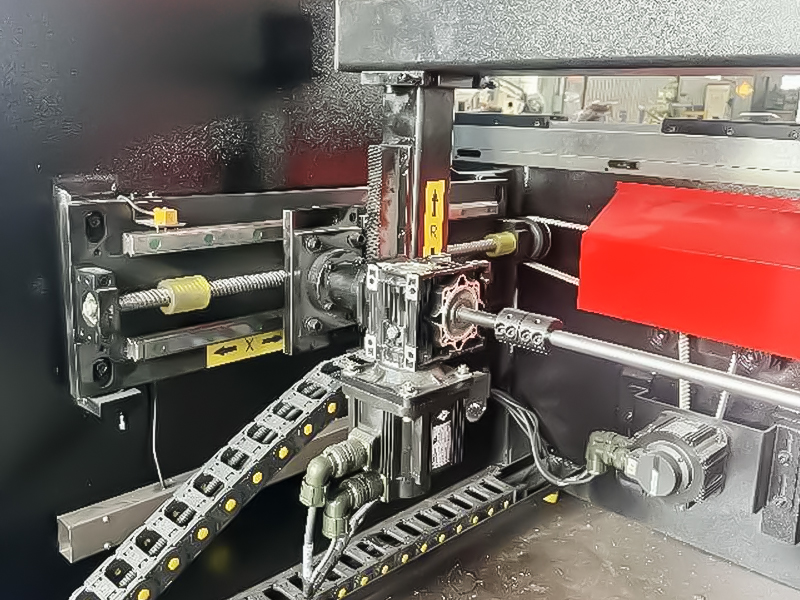

Exakt och stabilt stoppsystem bak

Den nya och unika dubbla linjära styrskenans struktur säkerställer utmärkt positioneringsnoggrannhet. Flerstegs växeldesign, ökar positioneringsintervallet, utmärkt valuta för pengarna.

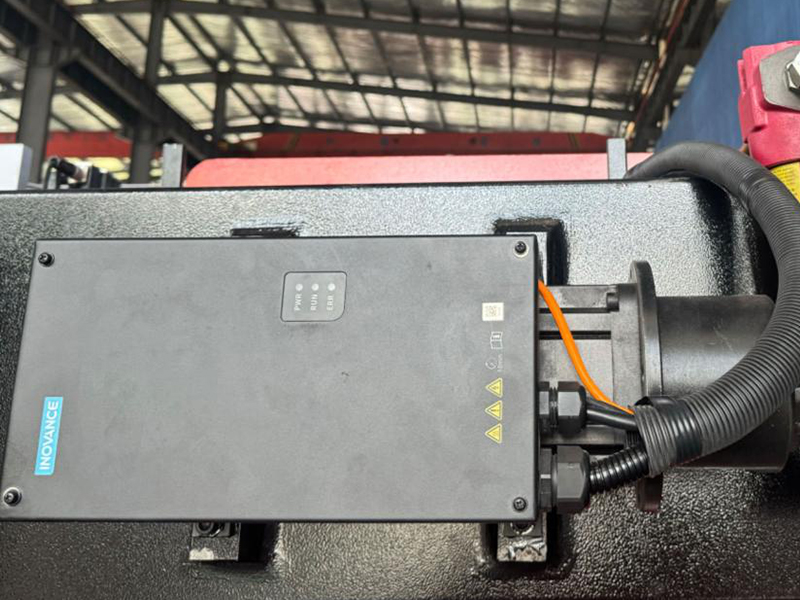

Huvudservomotorn antar den första linjens märke Huichuan okunnighetsservomotor

◆ 1. Hög precision: Det elektriska styrsystemet för Huichuan servomotor är utrustat med en kodare, som exakt kan erhålla positionssignalen, och kontrollpositioneringsfelet är litet, vilket säkerställer rörelsekontroll med hög precision.

◆ 2. Snabbt svar: Huichuan servomotors svarshastighet är mycket snabb, och den kan svara på styrsignalen på mikrosekunder för att uppnå snabb och exakt dynamisk kontroll.

◆ 3. Stark kontrollprestanda: Huichuan-servomotorns styrenhet kan styra motorns hastighet, position, acceleration och andra parametrar och kan övervaka förändringar av olika parametrar i realtid för att anpassa sig till olika kontrollbehov.

◆ 4. Bra stabilitet: Huichuan servomotor har en automatisk justeringsfunktion, som automatiskt kan identifiera laständringar och göra snabba justeringar för att säkerställa rörelsens stabilitet.

Kända märkesmotor, lågt ljud, lång livslängd

Servomotorn driver oljepumpen framåt och bakåt. Flöde och tryck styrs automatiskt av oljepumpen och servomotorn utan överflödeskontroll. Noll ström förbrukas under väntan mellan processer.
Motorns effektförbrukning bestäms av belastningen. Långtidsanvändning är energibesparingen betydande, med mer än 60 % energibesparing än konventionella elektrohydrauliska maskiner;
Hydraulsystemets arbetstryck och flöde styrs av servomotorn i realtid, och strömförbrukningen (det intuitiva fenomenet är strömförbrukningen) är endast 50-60 % av det ursprungliga proportionella servosystemet.

Tabell för mekanisk avböjningskompensation

För att säkerställa arbetsstyckets goda bearbetningsnoggrannhet används Alliance LRMR mekaniska underbordskompensationsmekanism: den mekaniska flerpunktsavböjningskompensationsanordningen kan bilda ett kluster av idealpositioner plus en konvex kurva, och den exakta projektionen av enheten kan styras automatiskt av det numeriska styrsystemet vid bearbetning av delar av olika tjocklekar eller längder, för att säkerställa god noggrannhet vid bearbetning av arbetsstycket. Kompensationsanordningen har inte bara funktionen av CNC horisontell automatisk kompensation utan även longitudinell manuell kompensation.

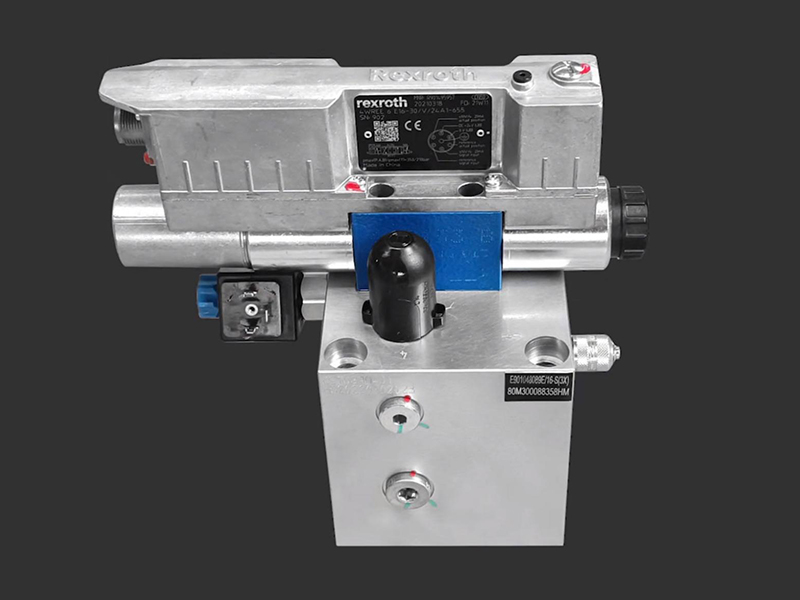

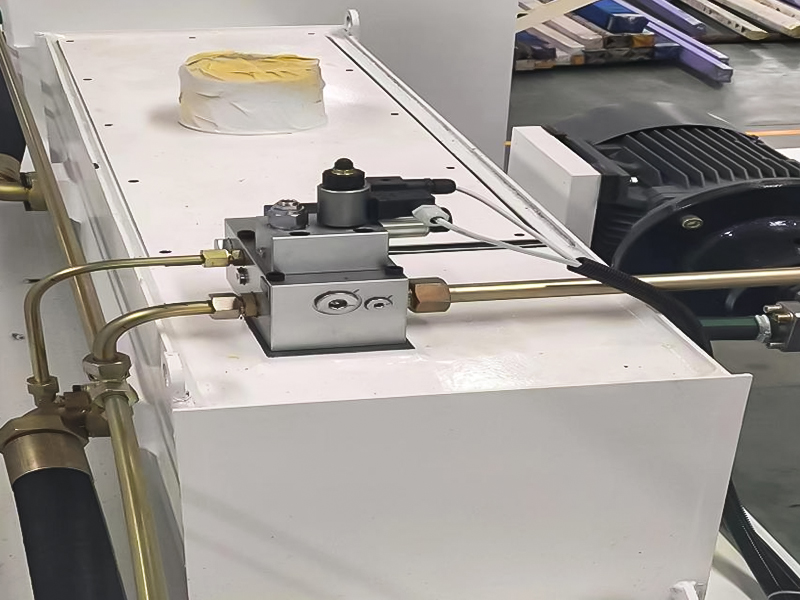

Tyska REXROTH bockmaskin specialhydrauliksystem

Det speciella hydrauliska systemet (elektrohydrauliskt proportionellt servosynkront styrsystem) för den tyska REXROTH-bockmaskinen används. Systemet är ett lägeskontrollsystem, sluten slinga, som dynamiskt detekterar synkroniseringsfelet för skjutreglaget genom gitterregeln och korrigerar synkroniseringsfelet på skjutreglaget med den elektrohydrauliska servoventilen i det numeriska styrsystemet så att skjutreglaget kan alltid vara parallell med arbetsbänken vid fullständig avlastning. Reglagets synkroniseringsnoggrannhet ≤±0,02 mm.

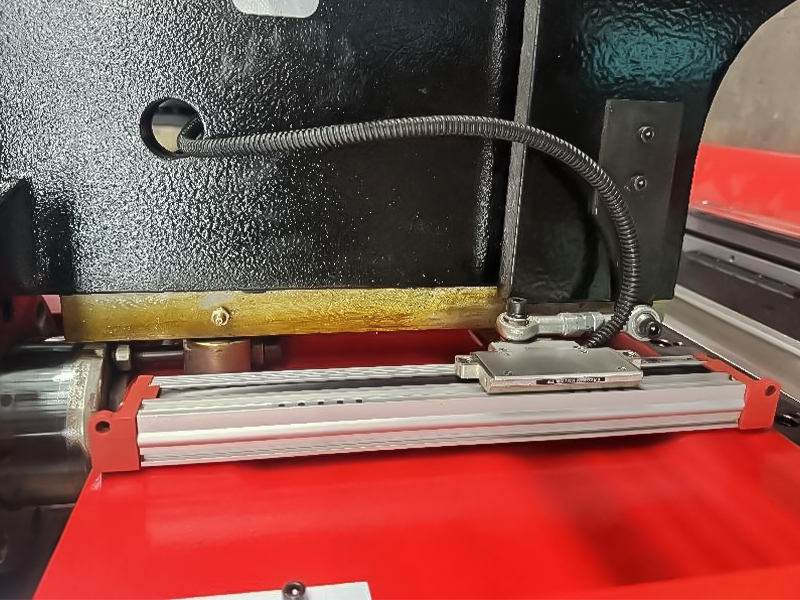

Gallerlinjal GIVI

Båda sidorna av reglaget är utrustade med en italiensk GV optisk linjal för att detektera synkron positionsåterkoppling
Hög upplösning upp till 0,1 mikron. Noggrannhetsnivå upp till ±1 mikron, det maximala gapfelet är mindre än 1 mikron.

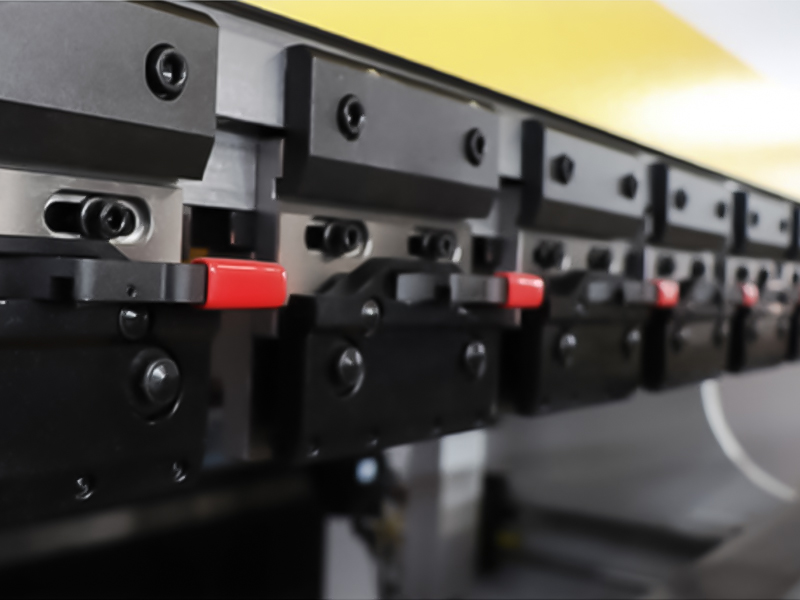

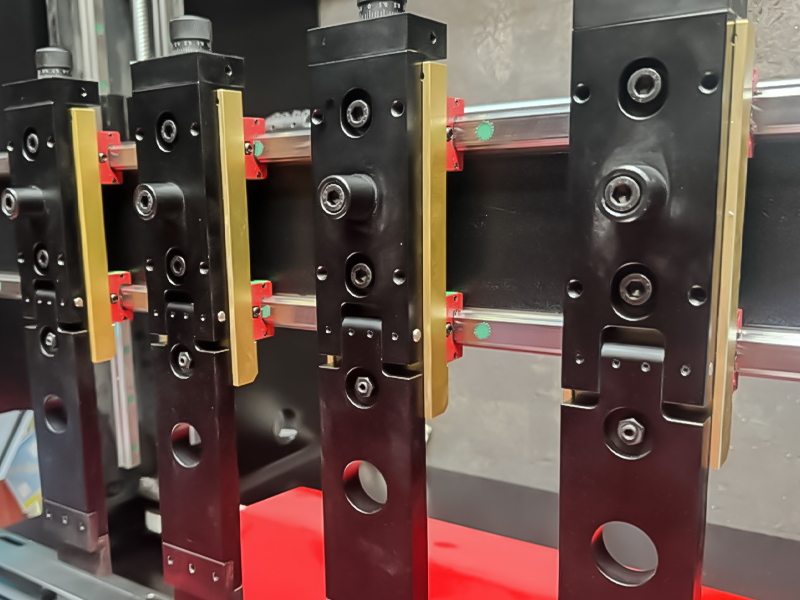

Snabb vertikal montering och borttagning av snabbklämmor

Konfigurationen av en precisionssnabb fixtur kan realisera tvåvägsinstallation och utbyte av formen från botten av fixturen och sidan, vilket effektivt kan minska formbytestiden, förbättra produktionseffektiviteten och bärigheten större.

Dubbelfärgad blockfinger, utsökt design, hållbar

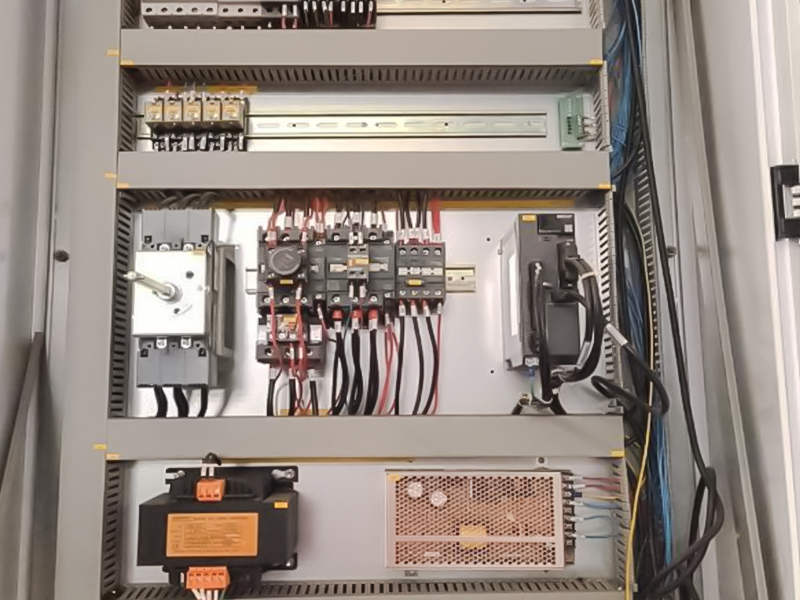

Elsystem

Huvudkomponenterna i maskinens elektriska styrsystem använder det internationellt kända märket Schneider/Siemens, stabilt och hållbart.
Antar moduldesign, det hela enkelt och generöst;
Elskåpet har en dammtät design för att säkerställa kretsens livslängd och säkerhet;

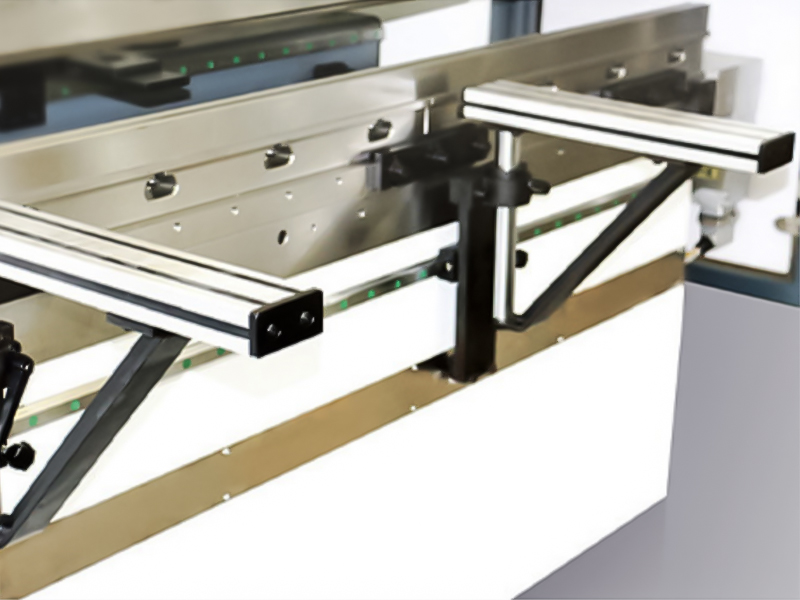

Flytta det främre facket

Den rör sig längs den linjära styrskenan och kan dockas i vilken position som helst för att underlätta bockningsarbetet och göra arbetet effektivt. (Fast typ är standard för enskilda modeller.

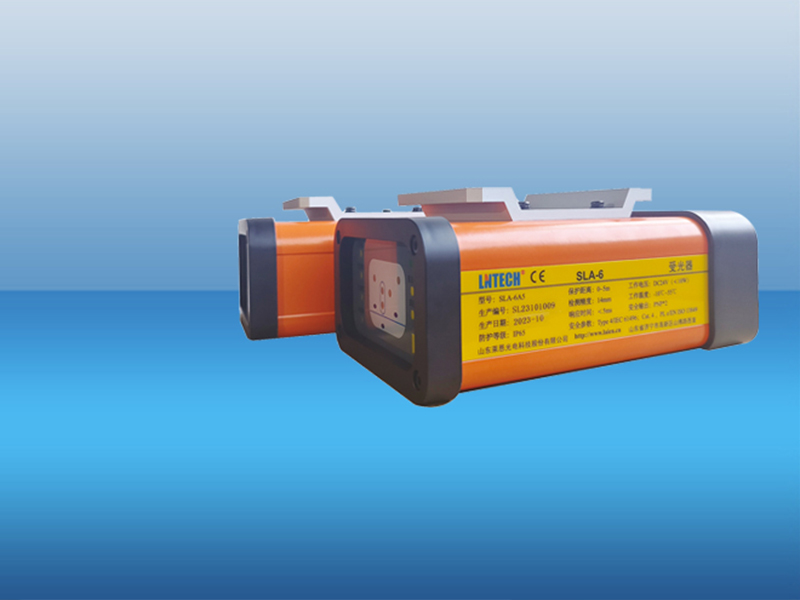

Laserskydd (tillval)

Bockningsmaskiner med DSP synligt laserskydd, i enlighet med EN12622. Balken skyddar böjarens fingrar från risken för klämning mellan stansen och formen.
Systemets svarstid är 2ms, och det maximala skyddsavståndet är 15m
Uppfyller följande säkerhetsstandarder: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 1262233

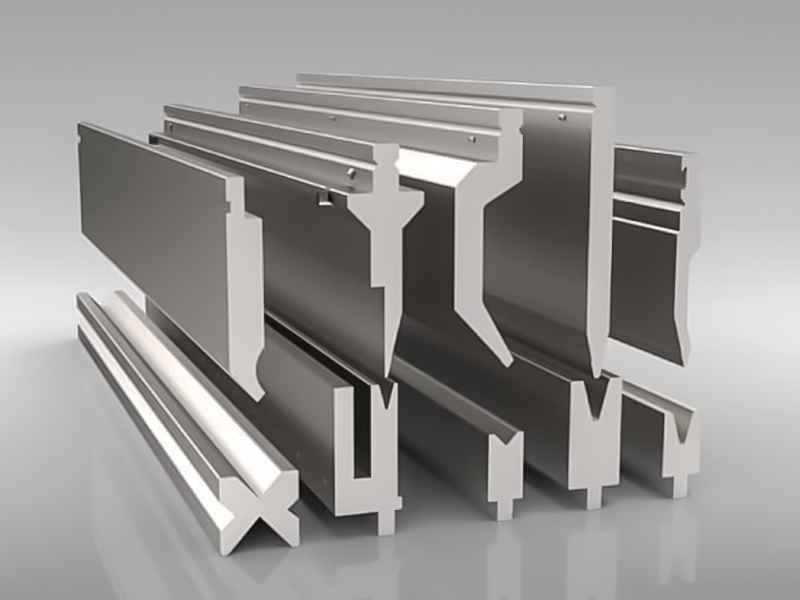

Högkvalitativ form

Alliansformen (integrerad härdning), användningen av 42crmo (42 krommolybden) som ett högkvalitativt formmaterial, efter perfekt värmebehandlingsprocess (integrerad härdning, laserhärdning, nitreringsbehandling), för att säkerställa bärighet och livslängd för formen. Använd avancerad precisionsmaskinbearbetning för att säkerställa högprecisionsform.

Rekommenderade produkter
OM OSS
Nantong Tengzhong Machinery Manufacturing Co., Ltd. är Kina Tandem cnc kantpress leverantörer och OEM/ODM Tandem cnc kantpress företag, beläget i norra flygeln av Shanghai Economic Center i Yangtze River Delta, Nantong Haian City Libao Development Zone, är ett forsknings- och produktionsföretag för klippning av maskiner, bockningsmaskiner och rullmaskiner och andra maskiner, FoU, produktion, försäljning och service som ett av företagen specialiserat på tillverkning av "Tengzhong" märkesserie hydraulisk klippmaskin, mekanisk klippmaskin, hydraulisk bockningsmaskin, hydraulisk plåtvalsmaskin, mekanisk plåtvalsmaskin, hydraulisk vinkelskärmaskin, kombinerad stans- och klippmaskin och annan smidesutrustning , används ofta inom lätt industri, flyg, skeppsbyggnad, metallurgi, instrumentering, elektriska apparater, rostfria stålprodukter, stålkonstruktionskonstruktion och dekorationsindustrin. Tengzhong-maskiner har alltid hållit fast vid utvecklingskonceptet att "producera utmärkta produkter, ge perfekt service och tillfredsställa varje användare", och har alltid tänkt på kunderna och betjänat kunderna uppriktigt. Vi ser fram emot att arbeta med dig för att skapa en bättre framtid tillsammans!
Nyheter
Meddelande Feedback

Hur energieffektiv är den tandem CNC kantpress ?

Energieffektiviteten för en tandem CNC kantpress beror på flera nyckelfaktorer relaterade till maskinens design, kontrollsystem och användning. Medan tandem CNC kantpressar i allmänhet är effektivare än äldre, traditionella hydrauliska kantpressar, finns det fortfarande specifika överväganden som påverkar deras totala energiförbrukning. Här är en uppdelning av vad som påverkar energieffektiviteten hos sådana maskiner:

Elektrohydrauliska servosystem
Energieffektivitetsfördel: Moderna tandem CNC kantpressar är ofta utrustade med elektrohydrauliska servosystem, som är mer energieffektiva jämfört med traditionella hydraulsystem. Dessa system använder energi endast när maskinen är i rörelse, snarare än att bibehålla konstant hydraultryck, vilket minskar energiförbrukningen vid tomgång.
Varför det är effektivt: Användningen av servomotorer i tandemsystem möjliggör exakt kontroll över hydraultrycket och minskar energislöseri under standby-perioder. Denna on-demand-metod innebär att energi endast förbrukas när det är nödvändigt.

Drev med variabel hastighet
Energieffektivitetsfördel: Tandem CNC kantpressar använder vanligtvis frekvensomriktare (VFD) eller frekvensomriktare (VSD), som gör att maskinen kan justera motorernas hastighet och vridmoment baserat på de specifika belastningskraven.
Varför det är effektivt: Genom att optimera motorns prestanda och minska energianvändningen under lågbelastningsoperationer (t.ex. när maskinen går på tomgång eller rör sig långsamt mellan uppgifterna), minskas energiförbrukningen avsevärt. Detta resulterar i energibesparingar, särskilt i högproduktionsmiljöer.

Minskad tomgångsströmförbrukning
Energieffektivitetsfördel: Många moderna kantpressar, inklusive tandemmodeller, har system på plats som minimerar strömförbrukningen när maskinen inte aktivt böjer sig. Funktioner som automatisk avstängning efter perioder av inaktivitet minskar energiförbrukningen ytterligare.
Varför den är effektiv: Under driftstopp eller pauser mellan produktionscyklerna förbrukar maskinen minimalt med ström, vilket förbättrar den totala energieffektiviteten i verksamheter som inte är igång konstant.

CNC styrsystem
Energieffektivitetsfördel: Avancerade CNC-styrsystem bidrar till energieffektivitet genom att optimera bockningsprocessen. CNC-systemet kan justera kantpressens rörelser och kraftanvändning i realtid, vilket minskar onödig energiförbrukning under varje operation.
Varför det är effektivt: CNC-optimering möjliggör kortare cykeltider och mer exakt kontroll över bockningsprocessen, vilket leder till lägre energiförbrukning per producerad del.

Regenerativa hydrauliska system
Energieffektivitetsfördel: Vissa tandem CNC kantpressar använder regenerativa hydrauliska system som återvinner energi under drift. Dessa system kan fånga upp överskott av hydraulisk energi som genereras under kantpressens returslag och återanvända den, snarare än att avleda den som värme.
Varför det är effektivt: Genom att återvinna energi kräver systemet mindre ström från externa källor, vilket minskar maskinens totala energiavtryck.

Energisparlägen
Energieffektivitetsfördel: Många CNC-kantpressar, särskilt moderna modeller, kommer med energibesparande lägen eller inställningar som minskar strömförbrukningen under inaktiva perioder eller mellan uppgifter.
Varför det är effektivt: Dessa lägen gör att maskinen går in i ett lågeffekttillstånd när den inte är aktivt engagerad i bockningsoperationer, vilket sparar energi utan att behöva stängas av helt.

Maskinstorlek och belastningsbehov
Energieffektivitetsövervägande: Maskinens storlek och kraven på driften (dvs. tjockleken på materialet och krökarnas komplexitet) påverkar direkt energieffektiviteten. En större tandemkantpress som arbetar på tjocka material kommer naturligtvis att förbruka mer energi, men om den används optimalt för storskalig produktion kan energin per producerad del minimeras.
Varför det är viktigt: Energieffektivitet i en tandem CNC kantpress maximeras när maskinen används för uppgifter som drar fördel av dess höga kapacitet och tandemkapacitet. Att använda maskinen under låg belastning eller sällan användning kanske inte är lika energieffektivt.

Längre maskinlivslängd och mindre slitage
Energieffektivitetsövervägande: Maskiner med mer energieffektiva system har ofta mindre slitage, vilket innebär att de fungerar mer effektivt under sin livslängd. Till exempel upplever servodrivna system mindre mekanisk påfrestning, vilket leder till längre komponentlivslängd och mer konsekvent prestanda.
Varför den är effektiv: Minskat mekaniskt slitage innebär att maskinen kommer att behålla sin energieffektivitet längre och kräver färre energikrävande reparationer eller byten.

Miljövänliga designval
Energieffektivitetsfördel: Vissa tillverkare designar sina tandem CNC kantpressar med miljövänliga funktioner, såsom lågenergihydraulvätskor, effektivare kylsystem och återvinningsbara komponenter.
Varför den är effektiv: Dessa designval bidrar till en lägre miljöpåverkan, vilket minskar maskinens totala energiavtryck under både drift och eventuell kassering.

Sammanfattning av övergripande effektivitet:
Tandem CNC kantpressar är designade för att vara mer energieffektiva än traditionella hydrauliska kantpressar på grund av införandet av servosystem, drivningar med variabel hastighet och energibesparande funktioner. Den faktiska effektiviteten beror dock på faktorer som maskinanvändning, materialtjocklek och driftsinställningar. När de används optimalt kan tandemkantpressar erbjuda betydande energibesparingar jämfört med äldre modeller, särskilt i stora volymer, storskaliga produktionsmiljöer.
