Rullmaskin med 4 rullar: En omfattande introduktion

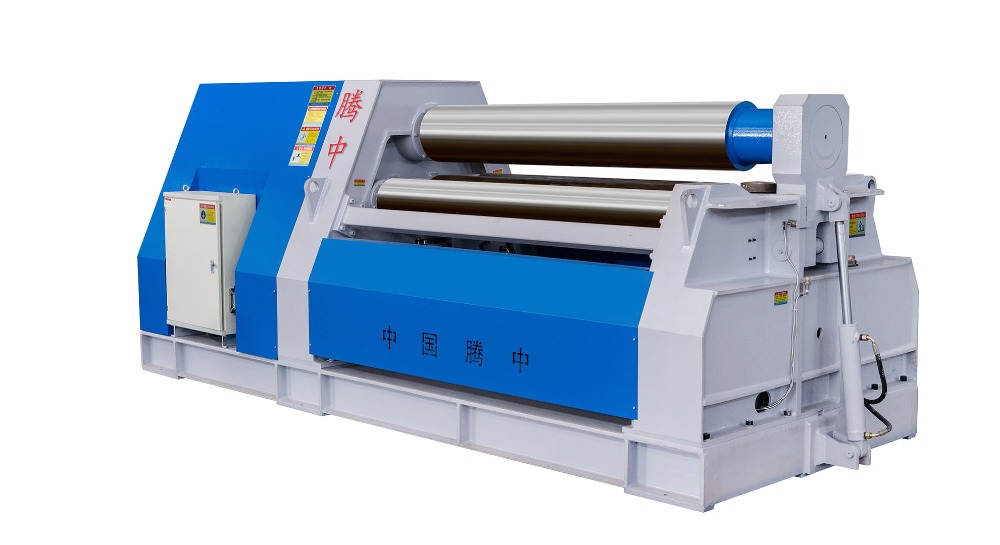

A 4 vals rullmaskin , även känd som en fyrvalsplattbockningsmaskin, är ett specialiserat industriverktyg utformat för att böja eller rulla metallplattor till olika former, främst cylindriska eller koniska former. Den arbetar utifrån de grundläggande principerna för materialdeformation och mekanisk manipulation, vilket gör den till en oumbärlig tillgång i många tillverknings- och tillverkningsprocesser.

Struktur

Valsmaskinen med fyra valsar består huvudsakligen av följande nyckeldelar:

Hydraulisk positioneringscylinder: Ansvarig för att exakt kontrollera rörelsen och positioneringen av vissa komponenter, vilket säkerställer noggranna justeringar under rullningsprocessen.

Kontrollpanel: Fungerar som operatörsgränssnitt, vilket möjliggör inmatning av parametrar som plåttjocklek, bredd och önskad böjradie. Den övervakar och kontrollerar också maskinens övergripande drift

Top Roll: I de flesta fall är den övre rullen den huvudsakliga drivrullen. Det ger den primära kraften för att driva metallplattan genom maskinen. I vissa modeller förblir den fixerad på plats, medan den i andra kan justeras vertikalt eller horisontellt för mer komplexa bockningsoperationer.

Sidorullar: Dessa är de två mindre rullarna som finns på vardera sidan av maskinen. De spelar en avgörande roll för att applicera sidotryck på plattan, vilket möjliggör skapandet av krökta former. Sidorullarna kan justeras i höjd och läge för att kontrollera krökningen på den rullade plattan

Bottenrulle: De två större bottenrullarna bär upp metallplattans vikt och arbetar tillsammans med den övre rullen för att driva plåten genom maskinen. De bidrar också till den initiala inriktningen av plattan innan böjningsprocessen börjar

Maskinram: Den robusta ramen ger strukturellt stöd för alla komponenterna i den fyra-rullade rullmaskinen. Den är vanligtvis gjord av höghållfast stål för att motstå de krafter som genereras under valsningsprocessen

Arbetsprincip

Förberedelse: Innan rullningsprocessen påbörjas måste maskinoperatören se till att metallplattan är ren, fri från skräp eller föroreningar som kan påverka böjens kvalitet. Plåten är sedan korrekt inriktad och placerad mellan de nedre och övre rullarna. Operatören ställer också in maskinparametrarna, såsom plåttjocklek, bredd och önskad böjradie, enligt specifikationerna för slutprodukten.

Initial positionering: Maskinens nedre rullar är justerade för att stödja plattans vikt jämnt. Detta initiala stöd är avgörande för att säkerställa att plåten rör sig smidigt genom maskinen under rullningsprocessen. De översta rullarna höjs till sitt översta läge, vilket skapar ett tillräckligt stort gap för att möjliggöra enkel insättning av metallplattan.

Insättning: Metallplattan förs försiktigt in mellan botten och övre rullarna genom maskinens ingångsgap. Operatören måste se till att plåten är centrerad och perfekt inriktad med rullarna. Varje felinställning i detta skede kan resultera i ojämn böjning eller defekter i slutprodukten

Justering: När plattan väl är på plats justerar operatören positionerna för de nedre och övre valsarna för att matcha önskad böjradie och krökning. Denna justering är ett kritiskt steg för att uppnå rätt böjradie utan att orsaka överdriven spänning eller deformation på plattan. Exakta justeringar görs ofta med hjälp av kontrollpanelen, som möjliggör finjustering av rullpositionerna

Böjning: Med rullarna korrekt justerade är maskinens hydrauliska eller mekaniska system inkopplade. De nedre rullarna börjar rotera och driver plattan framåt. Samtidigt utövar de övre rullarna tryck nedåt på plattan. När plattan rör sig genom rullarna genomgår den plastisk deformation och böjer sig gradvis runt bottenrullarna för att anta den önskade böjda formen.

Progressiv böjning: I många fall slutförs inte böjningsprocessen i ett enda pass. När plattan fortsätter att röra sig genom rullarna kan operatören behöva göra ytterligare justeringar av de övre och nedre rullarnas positioner för att uppnå den exakta krökningen och formen som krävs. Denna progressiva böjningsmetod, som ofta involverar flera pass, hjälper till att säkerställa precision och minimera belastningen på plattan, vilket resulterar i en slutprodukt av högre kvalitet.

Utgång och borttagning: När plattan har passerat genom alla rullar och uppnått önskad form, lämnar den maskinen i andra änden. Operatören tar försiktigt bort den böjda plattan från maskinen och rullningsprocessen är klar. Den borttagna plattan är sedan redo för vidare bearbetning eller montering, beroende på de specifika tillverkningskraven

Driftsrutiner

Maskininställning: Innan du använder den fyra-rullade rullmaskinen är det viktigt att se till att maskinen är korrekt monterad och kalibrerad. Detta inkluderar att kontrollera de hydrauliska eller mekaniska systemen för eventuella läckor, felfunktioner eller tecken på slitage. Säkerhetsmekanismer, såsom nödstoppsknappar och skydd, bör också inspekteras för att säkerställa att de fungerar. Dessutom måste rullinriktningarna verifieras för att garantera exakta böjningsresultat

Plåtförberedelse: Metallplattan som ska rullas måste rengöras noggrant för att avlägsna smuts, rost eller andra föroreningar. Den bör också kontrolleras för korrekt storlek och eventuella defekter. Plåten placeras sedan korrekt för bockning, med hänsyn till önskad orientering och inriktning mot maskinens rullar.

Valsjustering: Baserat på önskad böjradie och krökning justerar operatören positionerna för de nedre och övre valsarna. Denna justering kan innebära användning av manuella kontroller eller att förlita sig på maskinens datorstyrda system. Operatören bör konsultera maskinens manual eller riktlinjer för specifika justeringsprocedurer, eftersom olika modeller kan ha något olika justeringsmekanismer.

Plåtinsättning: Plåten sätts försiktigt in i maskinens ingångsgap och säkerställer att den är centrerad och inriktad enligt beskrivningen i avsnittet om arbetsprincip. Varje snedställning i detta skede kan leda till ojämn böjning eller andra kvalitetsproblem

Böjprocess: Maskinens hydrauliska eller mekaniska system aktiveras för att starta bockningsprocessen. Operatören övervakar noga böjningens fortskridande och observerar plåten när den rör sig genom rullarna. Under denna process kan justeringar av rullpositionerna vara nödvändiga för att uppnå önskad böjning

Progressiv böjning: Om flera pass krävs för att uppnå önskad form, utför operatören dessa pass och justerar rullarnas positioner mellan varje pass. Detta steg-för-steg tillvägagångssätt möjliggör en mer kontrollerad och exakt bockningsprocess

Utgång och borttagning: Efter att plattan har böjts till önskad form, tillåts den att lämna maskinen. Operatören tar försiktigt bort den böjda plattan och inspekterar den för tecken på defekter, såsom ojämna böjar, sprickor eller andra defekter. Vid behov kan plattan utsättas för ytterligare bearbetning eller rullas om för att åtgärda eventuella problem

Maskinunderhåll: Efter att bockningsprocessen är klar är rutinunderhåll på maskinen viktigt. Detta inkluderar rengöring av maskinen för att ta bort metallspån eller skräp som kan ha samlats under rullningsprocessen. Rörliga delar, såsom rullar och hydraulcylindrar, bör smörjas för att minska friktion och slitage. Eventuella tecken på slitage eller skador, såsom utslitna lager eller läckande hydraulslangar, bör åtgärdas omedelbart för att säkerställa att maskinen fortsätter att fungera korrekt.

Fördelar

Minskad förvalsning: I en fyrvalsvalsmaskin kläms materialet mellan de två centrala valsarna, vilket avsevärt minskar behovet av omfattande förvalsning. Detta sparar inte bara tid utan förbättrar också den totala effektiviteten i valsprocessen

Arbeta med en gång: Många rullningsmaskiner med fyra valsar kan utföra flera operationer, inklusive kvadrera, förvalsning, valsning och stängning av förvalsning, allt i en enda passage. Denna strömlinjeformade process förenklar tillverkningens arbetsflöde och ökar produktiviteten

Horisontell plåtmatning: Tack vare stödet av den nedre rullen och sidorullen kan plåten matas in i maskinen horisontellt. Denna horisontella matningsmetod är bekvämare och mer stabil, speciellt för större och tyngre tallrikar

Plattsquaring: Sidorullens position gör det enkelt att kvadrera plåten. Detta säkerställer att plåten är korrekt inriktad innan rullningsprocessen börjar, vilket resulterar i mer exakta och konsekventa böjningsresultat.

Minskat maskinutrymmeskrav: Eftersom kvadratur och valsning ofta kan göras i ett enda steg, minskar utrymmet som krävs runt maskinen. Detta är särskilt fördelaktigt i tillverkningsanläggningar där utrymmet kan vara begränsat

Hög precision och rundhet: Fyrvalsmaskiner, särskilt de med avancerade styrsystem, kan uppnå höga nivåer av precision och rundhet i de valsade produkterna. Detta gör dem idealiska för applikationer där snäva toleranser krävs, till exempel inom flyg- och bilindustrin.

Mångsidighet: Dessa maskiner kan hantera ett brett utbud av plåttjocklekar, bredder och material, vilket gör dem mycket mångsidiga. De kan användas för att rulla olika former, inklusive cylindrar, koner och bågar, för att möta de olika behoven hos olika tillverkningsprocesser.

Automatiska funktioner: Vissa moderna fyrvalsmaskiner är utrustade med automatisk uppriktnings- och fastspänningsfunktioner. Dessa funktioner säkerställer att plattan förblir på plats under rullningsprocessen, vilket förhindrar att den glider eller rinner av, vilket ytterligare förbättrar kvaliteten på den färdiga produkten.

Säkerhetsfunktioner: Många rullmaskiner med fyra valsar är designade med säkerhetsfunktioner som anti-överbelastning och hydrauliska skyddsfunktioner. Dessa funktioner hjälper till att skydda maskinen från skador på grund av överbelastning och skyddar även föraren från potentiella olyckor.

Liten rullediameter: Fyrvalsbockningsmaskiner är kapabla att rulla cylindrar med relativt små diametrar. I vissa fall kan de rulla cylindrar som är mindre än 1,1 gånger diametern på den övre valsen, vilket ger större flexibilitet vid tillverkning av komponenter med liten diameter.

Ansökningar

Valsmaskinen med fyra valsar har omfattande tillämpningar inom ett brett spektrum av industrier:

Tillverkning av tryckkärl: Vid tillverkning av tryckkärl, såsom pannor och lagringstankar, används fyrvalsmaskiner för att bilda de cylindriska och koniska sektionerna av kärlen. Den höga precisionen och förmågan att hantera tjocka plåtar gör dem väl lämpade för denna kritiska applikation

Tillverkning av stålkonstruktioner: För tillverkning av stålkonstruktioner, såsom de som används i byggnader, broar och industrianläggningar, används fyrvalsvalsmaskiner för att böja och forma stålplåtar till olika komponenter. Mångsidigheten hos dessa maskiner möjliggör skapandet av komplexa former som krävs i moderna stålkonstruktioner

Fordonsindustrin: Inom fordonssektorn används rullmaskiner med fyra valsar för att tillverka delar som avgasrör, bränsletankar och karosspaneler. Förmågan att uppnå hög precision och jämn kvalitet är avgörande vid biltillverkning

Flyg och flyg: Flyg- och flygindustrin kräver komponenter med extremt snäva toleranser. Fyrhjuliga rullmaskiner används för att tillverka delar som flygplanskroppar, motorkomponenter och vingkonstruktioner. Dessa maskiners höga precisionsförmåga är avgörande för att uppfylla flygindustrins stränga kvalitetskrav.

Järnvägstransport: Vid tillverkning av tåg och tunnelbanevagnar används rullmaskiner med fyra rullar för att bilda karosser och andra strukturella komponenter. Förmågan att hantera storskalig produktion och hålla hög kvalitet är viktig i denna bransch

Hisstillverkning: För tillverkning av hisskorgar och schakt används rullmaskiner med fyra valsar för att böja och forma metallplåtarna. De exakta böjningsmöjligheterna säkerställer en korrekt passform och smidig drift av hissens komponenter

Broteknik: Vid brokonstruktion används fyrvalsmaskiner för att tillverka de böjda och avsmalnande komponenterna i brokonstruktionen. Förmågan att arbeta med stora plattor och uppnå exakta böjar är avgörande för att säkerställa brons strukturella integritet.

Stadion och arkitektonisk design: Vid konstruktionen av arenor och andra unika arkitektoniska strukturer används fyrvalsmaskiner för att skapa de böjda och formade metallelementen som ger dessa byggnader deras distinkta 外观. Maskinernas mångsidighet gör det möjligt för arkitekter att förverkliga sin kreativa design

Allmän tillverkning: Fyrrullsvalsmaskiner används också i stor utsträckning i allmänna tillverkningsprocesser, såsom tillverkning av metallmöbler, industriell utrustning och jordbruksmaskiner. De kan användas för att skapa en mängd böjda och formade komponenter för dessa produkter

Sammanfattningsvis är 4-rullsvalsmaskinen ett mycket mångsidigt och effektivt industriverktyg som spelar en avgörande roll i många tillverknings- och tillverkningsprocesser. Dess unika struktur, arbetsprincip och fördelar gör den till en viktig tillgång i branscher där precision, effektivitet och mångsidighet krävs.
