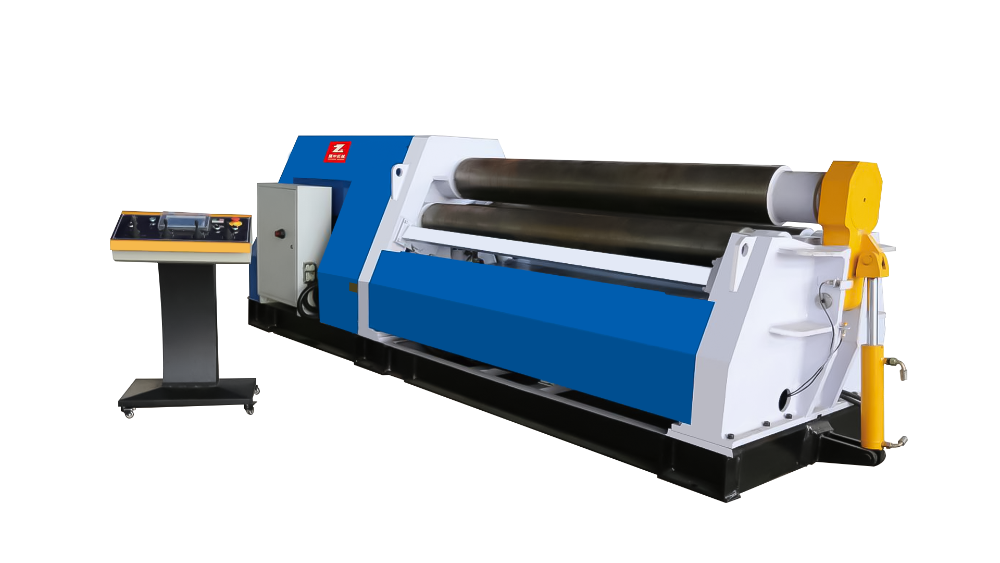

Hur kompletterar en CNC liten fyra-rullplatta rullande maskin rullning av specialformade delar?

Nedan visar vi dig rullningsprocessen för L-formad engångsformning av en fyra-roll plåtrullmaskin Med ett anpassat 2 mm tjockt rostfritt stålmaterial och en bredd på 1 meter.

1. Förberedelse: Skär först den 2 mm tjocka rostfritt stålplattan till lämplig storlek och se till att plattans yta är platt och inte har några uppenbara defekter. Sedan, enligt storleken och krökningskraven för de L-formade specialformade delarna, ange motsvarande programmeringsparametrar i CNC-systemet.

2. Plattpositionering och klämma: Lägg ena änden av den snittade rostfria plattan i de övre och nedre rullarna, utrustningen börjar köras och de övre och nedre rullarna klämmer fast plattan. Vid denna tid stiger den högra rullaxeln för att spela en positioneringsroll, rullen roterar tills plattan stöder den högra rullen, och sedan återställer den högra rullen, och rullen vänder för att återgå till nollpunkten för att slutföra nollpunktskalibreringen av plattan.

3. Förböjande operation: Rullen roteras till den läge där bågen måste rullas och den vänstra rullen stiger för förböjande. Under processen före böjning tillämpar den vänstra rullen lämpligt tryck för att få plattan att börja böja initialt till den första böjvinkeln nära L-formen. När förböjningen är klar återställs den vänstra rullen.

4. Den första bågrullningen: Den högra rullen stiger till det förböjande läget, och sedan motrullen och den högra rullen roterar samtidigt och driver plattan till krullning och bildar gradvis den första böjvinkeln på L-formen, och den högra rullen återställs efter att ha rullat in i en halvcirkel.

5. Den andra bågen rullande: Räknare fortsätter att rotera till den läge där den andra bågen måste rullas, och den vänstra rullen stiger igen och samarbetar med motrullen för att utföra den andra bågen rullande operation, så att plattan bildar den andra böjvinkeln i L-formen och slutför därmed rullningen av den L-formade specialformade delen.

6. Ta ut arbetsstycket: När rullningen är klar roterar räknarrullen till nollpunkten, den nedre rullen på räknaren sjunker och sedan är den rullade L-formade specialformade delen noggrant ut.33
