Vad är skillnaden mellan en tre-roll och fyra-rullplatta rullande maskin?

I världen av metalltillverkning är få maskiner lika grundläggoche för att skapa cylindriska och koniska fellermer som plåtrullmaskin . Dessa kraftfulla verktyg böjer platta metallplåt i kurvor och bildar allt från massiva tryckkärl och vindkraftverk till arkitektoniska element och industriella rörledningar. När du går in på resan för att välja rätt utrustning för en butik eller projekt, är den vanligaste och kritiska frågan som uppstår: Om du väljer en tre-roll eller en fyra-rullplatta rulloche maskin?

Detta är inte en fråga om att den ena är universellt "bättre" än den andra. Istället handlar det om att förstå de grundläggande skillnaderna i deras design, drift och kapacitet för att matcha rätt maskin till de specifika kraven i arbetet. Valet hänger på faktorer som produktionsvolym, nödvändig precision, materialtyper och naturligtvis budget.

Den här artikeln kommer att ge en detaljerad, opartisk jämförelse av trelrullar och fyra-rullar platta rullande maskiner, bryta ner deras mekanik, fördelar, begränsningar och idealiska tillämpningar för att ge dig den kunskap som behövs för att fatta ett informerat beslut.

Kärnfunktionen: Hur plattrullning fungerar

På sin enklaste involverar plattrullning elastiskt och plastiskt deformerar ett metallplåt runt en central axel. Maskinen använder en kombination av kraft och exakt placerade rullar för att påföra en konsekvent radie på arbetsstycket. Antalet rullar och deras konfiguration dikterar direkt hur maskinen hanterar metallen, särskilt i början och slutet av böjningsprocessen.

Tre-rullplatta rullande maskin: enkelhet och styrka

Tre-roll-konfigurationen är den klassiska, tidtestade designen. Som namnet antyder består det av tre rullar: två nedre rullar och en övre rull.

Det finns två primära undertyper av tre-roll-maskiner:

Initial nyp (nyprulle): Detta är den vanligaste typen. De två nedre rullarna är kraftdrivna och fixerade i läge. Den övre rullen rör sig vertikalt för att applicera tryck och klämma lakan mot de nedre rullarna. För att starta svängen måste metallplåten matas manuellt in i maskinen tills den träffar ett bakstopp. Den övre rullen sjunker, klämmer upp arket och de drivna nedre rullarna roterar för att dra materialet igenom och böjer det mot den övre rullen.

Pyramidtyp: I denna äldre stil är rullarna ordnade i en pyramidform. Topprullen är centrerad över de två bottenrullarna. Alla tre rullarna kan röra sig. Även om de till stor del ersätts av mer moderna mönster, är pyramidmaskiner kända för sin förmåga att hantera mycket tjocka plattor.

Viktiga fördelar med en tre-rullmaskin:

Lägre initial investering: Generellt sett har tre-rullmaskiner ett enklare mekaniskt och hydraulsystem, vilket gör dem mer överkomliga att köpa. Detta är en betydande fördel för mindre Fab -butiker, startups eller operationer med en lägre tallriks rullmaskin budget .

Robust konstruktion: Med färre rörliga delar är de ofta byggda för att vara extremt robusta och är väl lämpade för tunga plattor och böjer mycket tjock stålplatta .

Enklare drift och underhåll: Kontrollsystemen är vanligtvis mindre komplexa, och underhåll kan vara mer enkla på grund av det mindre komplicerade arrangemanget av komponenter.

Större maximal kapacitet: För en given prispunkt har en tre-rullmaskin ofta en högre maximal tjocklekskapacitet jämfört med en fyra-rullmaskin.

Viktiga begränsningar för en tre-rullmaskin:

Platta ändar (förebärande krävs): Detta är den viktigaste nackdelen. Den initiala nypkonstruktionen kan inte böja de ledande och bakre kanterna på plattan utan en sekundär operation. Dessa obehagliga platta sektioner måste vara "prebent" på en pressbroms eller genom att använda själva rullande maskinen i en besvärlig, flerstegsprocess. Detta ger tid, kräver extra operatörsförmåga och kan leda till inkonsekvenser.

Mindre precision: Att uppnå en perfekt cylinder med en konsekvent radie från kant till kant är mer utmanande och operatörsberoende på grund av den platta slutfrågan.

Lägre effektivitet: Behovet av förböjande och manuell utfodring av material gör den övergripande processen långsammare, vilket är mindre idealiskt för metalltillverkning med hög volym miljöer.

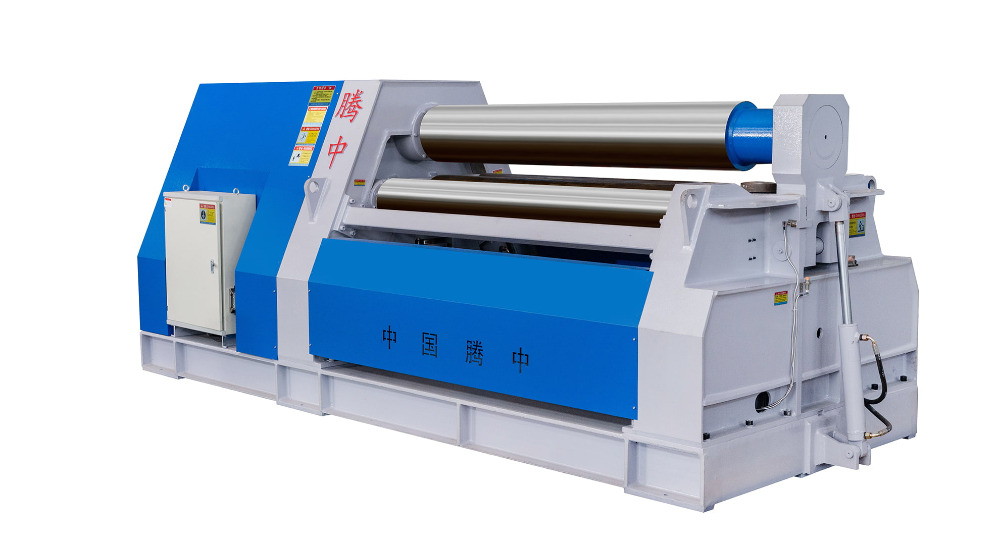

Den fyra-roll platta rullande maskinen: precision och effektivitet

Den fyra-roll-maskinen lägger till en kritisk fjärde rulle till ekvationen. Den har vanligtvis två nedre rullar och två övre rullar. Konfigurationen är utformad för att övervinna den primära begränsningen av den tre-roll-designen.

I en standardfyra-roll-installation:

Den nedre bakre rullen är den huvudsakliga drivna rullen.

Den nedre främre rullen och den övre bakre rullen kan röra sig vertikalt.

Den övre främre rullen är ofta fixerad eller kan svänga.

Den revolutionära fördelen: eliminera platta ändar

Fyra-rollmaskinens geni ligger i sin förmåga att greppa plattan från både ovan och under före Böjningsprocessen börjar. Så här fungerar det:

Belastning: Plattan sätts in mellan de nedre främre och övre bakre rullarna.

Klämma: Den nedre framsidan stiger och den övre bakre rullen sjunker och klämmer fast plattan. Det finns inget behov av att mata plattan till en bakstopp.

Förbättrar framkanten: Med plattan klämda, sjunker den övre främre rullen för att förhindra plattans främre kant mot den huvudsakliga nedre bakre rullen. Detta händer automatiskt, precis i början av cykeln.

Rullande: När framkanten är böjd fortsätter maskinen med hela rullningsprocessen. Rullarna roterar och bildar plattan till en cylinder.

Förböjande av bakkanten: När rullen är nästan fullständig kan maskinen använda samma klämma och böja åtgärder för att föreböja bakkanten innan delen är klar och släppt.

Denna integrerade process är varför fyrvalsmaskiner är synonyma med Precisionsplatta rullning and CNC -plattböjning .

Viktiga fördelar med en fyra-roll-maskin:

Inga platta ändar / integrerad förböjande: Den enskilt största fördelen. Det eliminerar helt den sekundära förböjande operationen och sparar en enorm tid och arbetskraft.

Överlägsen precision och konsistens: Klämman ger överlägsen kontroll över arbetsstycket, minimerar glidningen och säkerställer en perfekt symmetrisk cylinder med en konsekvent radie över hela sin längd. Detta är avgörande för industricylindertillverkning .

Ökad produktivitet och automatisering: Processen är snabbare, kräver mindre manuell intervention och är mycket lättare att integrera med CNC -kontrollsystem . Detta gör det idealiskt för automatiserad metallformning celler.

Enklare drift: Medan själva maskinen är mer komplex är den faktiska rullningsprocessen ofta enklare för operatören, vilket kräver mindre skicklighet för att uppnå perfekta resultat. Funktioner som kottrullmaskin Funktionalitet är också ofta enklare och mer exakta på en fyra-roll-design.

Förbättrad säkerhet: Operatören har mindre interaktion med den rörliga plattan, eftersom den är fastklämd och kontrollerad under hela processen.

Viktiga begränsningar för en fyra-roll-maskin:

Högre initialkostnad: Den extra komplexiteten för den fjärde rullen, dess drivsystem och de mer sofistikerade kontrollerna resulterar i ett högre inköpspris.

Lite lägre maximal kapacitet: För en maskin med liknande fysisk storlek och kostnad kan en fyra-roll ha en något lägre maximal tjocklekskapacitet än en robust tre-rullmaskin, eftersom viss styrka handlas för komplexitet och precision.

Ökad underhållskomplexitet: Med mer rörliga delar och avancerad hydraulik och elektronik kräver underhåll mer specialiserad kunskap.

Huvud-till-huvudjämförelse: ett sammanfattande tabell

Att göra rätt val för din operation

Beslutet mellan en tre-roll och fyra-rullmaskin beror slutligen till dina specifika behov.

Välj en trelevallplatta rullande maskin om:

Din metalltillverkningsverksamhet har en snäv budget.

Ditt arbete är främst fokuserat på Tungmätplatta rullning Där extrem tjocklek är det primära problemet, inte utgång med hög volym.

Du har redan en kapabel pressbroms som kan hantera prebending-operationer.

Dina produktionskörningar är kortare, och du kan tolerera den extra tid som krävs för förböjande.

Du arbetar med ett brett utbud av engångsprojekt snarare än repetitiva, högvolymkörningar.

Välj en fyra-rullplatta rullande maskin om:

Produktivitet and effektivitet är dina högsta prioriteringar.

Du behöver hög precision och konsekvent kvalitet för alla delar, till exempel i tillverkning av tryckkärl or handelsrörsrullning .

Du vill minska arbetskraftskostnaderna och manuell hantering genom att automatisera böjningsprocessen.

Du planerar att integrera maskinen i en CNC metalltillverkning arbetsflöde.

Den högre initialinvesteringen kan motiveras genom en snabbare avkastning på investeringen (ROI) genom ökad genomströmning och lägre arbetskraftskostnader.

Slutsats

I debatten mellan treloll och fyra-rullar rullande maskiner finns det ingen direkt vinnare. Tre-roll-maskinen förblir en pelare med styrka och prisvärdhet, en perfekt passform för många jobbbutiker som värderar robusthet och har möjligheter att hantera sina operativa egendomar. Omvänt är fyra-roll-maskinen ett bevis på modern teknisk effektivitet, utformad för att maximera produktion, precision och lönsamhet i krävande produktionsmiljöer.

Att förstå de kärnmekaniska skillnaderna-framför allt fyra-rollens förmåga att klämma fast och förbjuda automatiskt-är nyckeln till att utvärdera deras värde för din plåtmaskiner behov. Genom att noggrant väga dina projektkrav, produktionsvolym och finansiella parametrar kan du välja maskinen som verkligen kommer att forma framtiden för din tillverkningskapacitet.
